Je v celku běžné, že se do datacentra umisťují servery, storage, NASy, switche, routery a další podobná zařízení. Již málo obvyklé je však umisťování zařízení pro těžbu virtuálních měn, tzv. ASIC minerů. Když opomineme příkon těchto zařízení, který je mnohdy značný, tak zde narážíme i na komplikace v provedení, které mnohdy nesplňuje minimální požadavky na konstrukční krytí elektrického zařízení.

Jak již bylo zmíněno, problematika těžebních zařízení tkví v chlazení a následně v krytí. Pokud něco zakrytujeme, aby nebylo možné dostat se do kontaktu s živými částmi zařízení, často narážíme na problémy s chlazením. Pokud zařízení není zakrytované, není jej dost dobře možné provozovat, natož v prostorách datacentra, jelikož takové zařízení nesplňuje předepsané bezpečnostní předpisy.

Krytí elektrických zařízení

Krytí je konstrukční opatření, které je součástí elektrického zařízení za účelem poskytnutí ochrany před dotykem s živými a pohybujícími se částmi. Dosahuje se jím ochrana před poškozením vniknutím cizího předmětu, prachu, vody a podobně.

Normami zabývající se stupni ochrany el. zařízení krytem Vás zde zatěžovat nebudu, ale na každém naleznete značení písmeny IP spolu s dalšími čísly a v některých případech i dalšími písmeny.

Stupně ochrany před dotykem nebezpečných částí a před vniknutím cizích pevných těles udávané první číslicí:

• IP 0x – Nechráněno
• IP 1x – Zařízení je chráněno před vniknutím pevných cizích těles o průměru 50mm a větších a před dotykem hřbetem ruky.
• IP 2x – Zařízení je chráněno před vniknutím pevných cizích těles o průměru 12,5mm a větších a před dotykem prstem.
• IP 3x – Zařízení je chráněno před vniknutím pevných cizích těles o průměru 2,5mm a větších a před dotykem nástrojem.
• IP 4x – Zařízení je chráněno před vniknutím pevných cizích těles o průměru 1mm a větších a před dotykem drátem.
• IP 5x – Zařízení je chráněno před prachem a před dotykem drátem.
• IP 6x – Zařízení je prachotěsné a je chráněno před dotykem drátem.

Stupně ochrany proti vniknutí vody udávané druhou číslicí:

• IP x0 – Nechráněno.
• IP x1 – Svisle kapající.
• IP x2 – Kapající ve sklonu 15°.
• IP x3 – Kropení, déšť.
• IP x4 – Stříkající.
• IP x5 – Tryskající.
• IP x6 – Intenzivně tryskající.
• IP x7 – Dočasné ponoření.
• IP x8 – Trvalé ponoření.

Po číselném označení následuje označení stupně ochrany před dotykem nebezpečných částí udávané přídavným písmenem. To se provádí tzv. sondou dotyku, která musí mít ve všech případech přiměřenou vzdušnou vzdálenost od nebezpečných částí.

• A – Chráněno před dotykem hřbetem ruky – sonda dotyku je koule o průměru 50mm.
• B – Chráněno před dotykem prstem – článkový zkušební prst o průměru 12mm a délky 80mm.
• C – Chráněno před dotykem nástrojem – sonda dotyku o průměru 2,5mm a délky 100mm.
• D – Chráněno před dotykem drátem – sonda dotyku o průměru 1mm a délky 100mm.

A aby toho značení nebylo málo, následují další doplňková písmena.

• H – Zařízení vysokého napětí.
• M – Zkoušeny škodlivé účinky vniklé vody, jsou-li pohyblivé části zařízení v pohybu (např. rotor točivého stroje).
• S – Zkoušeny škodlivé účinky vniklé vody, jsou-li pohyblivé části zařízení v klidu (např. rotor točivého stroje).
• W – Vhodné pro použití za stanovených povětrnostních podmínek. Krytí je dosaženo dodatečnými ochrannými vlastnostmi nebo metodami.

A jak to souvisí s těžbou?

Při těžbě virtuálních měn se doslova počítá každá koruna. Zařízení jsou proto konstruována s maximálním ohledem na cenu a nehledí se příliš na bezpečnost. Naštěstí ASIC minery jsou často dodávány jako kompakty, a tak jejich krytí mnohdy řešit nemusíte. U doprovodných zařízení, jako jsou různé mini PC typu Raspberry, již krytí z důvodu snížení nákladů nenaleznete. K tomu přidejte PC zdroje s nechráněnými konektory, které potřebujete pro napájení a máte o zábavu postaráno.

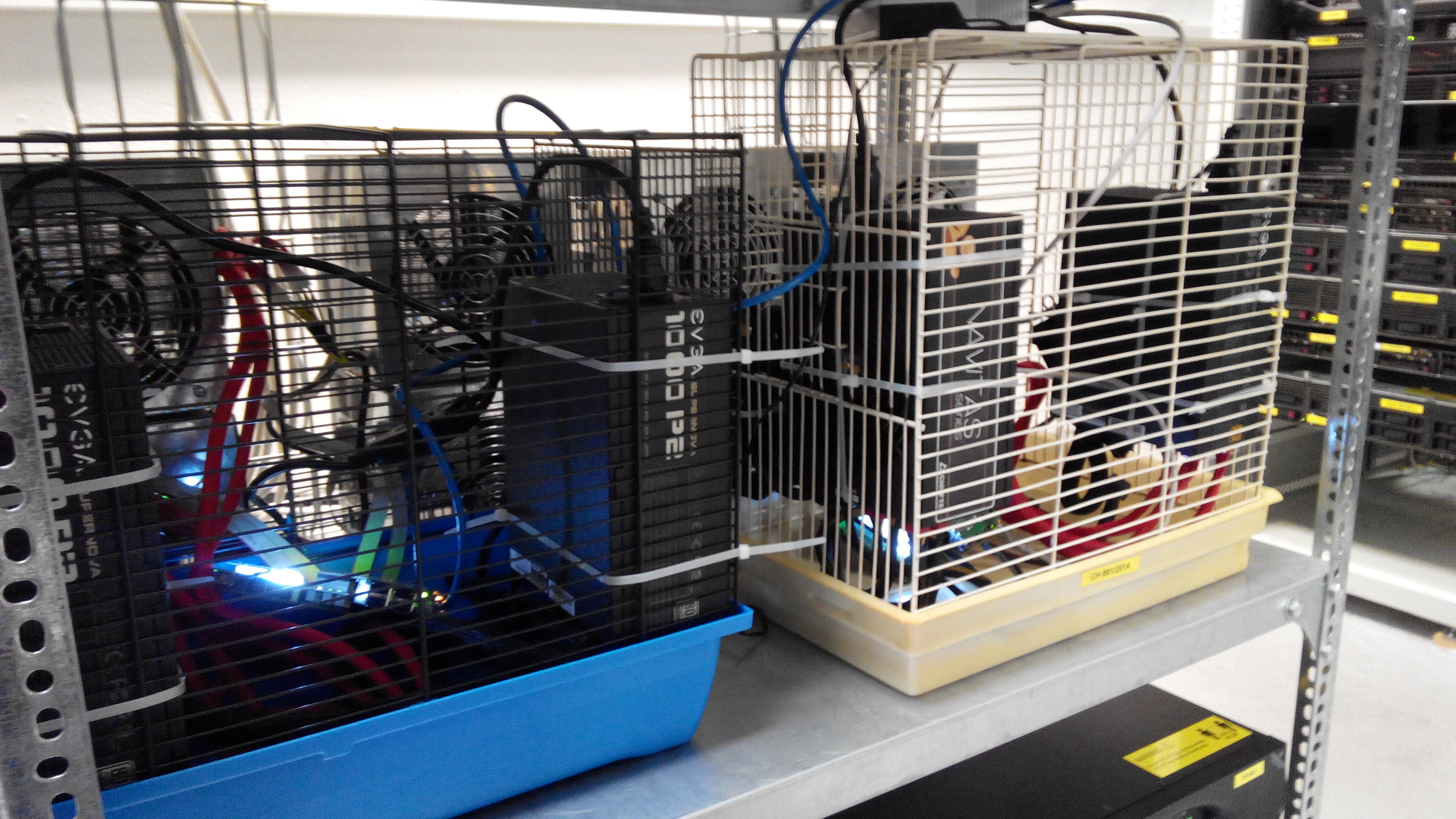

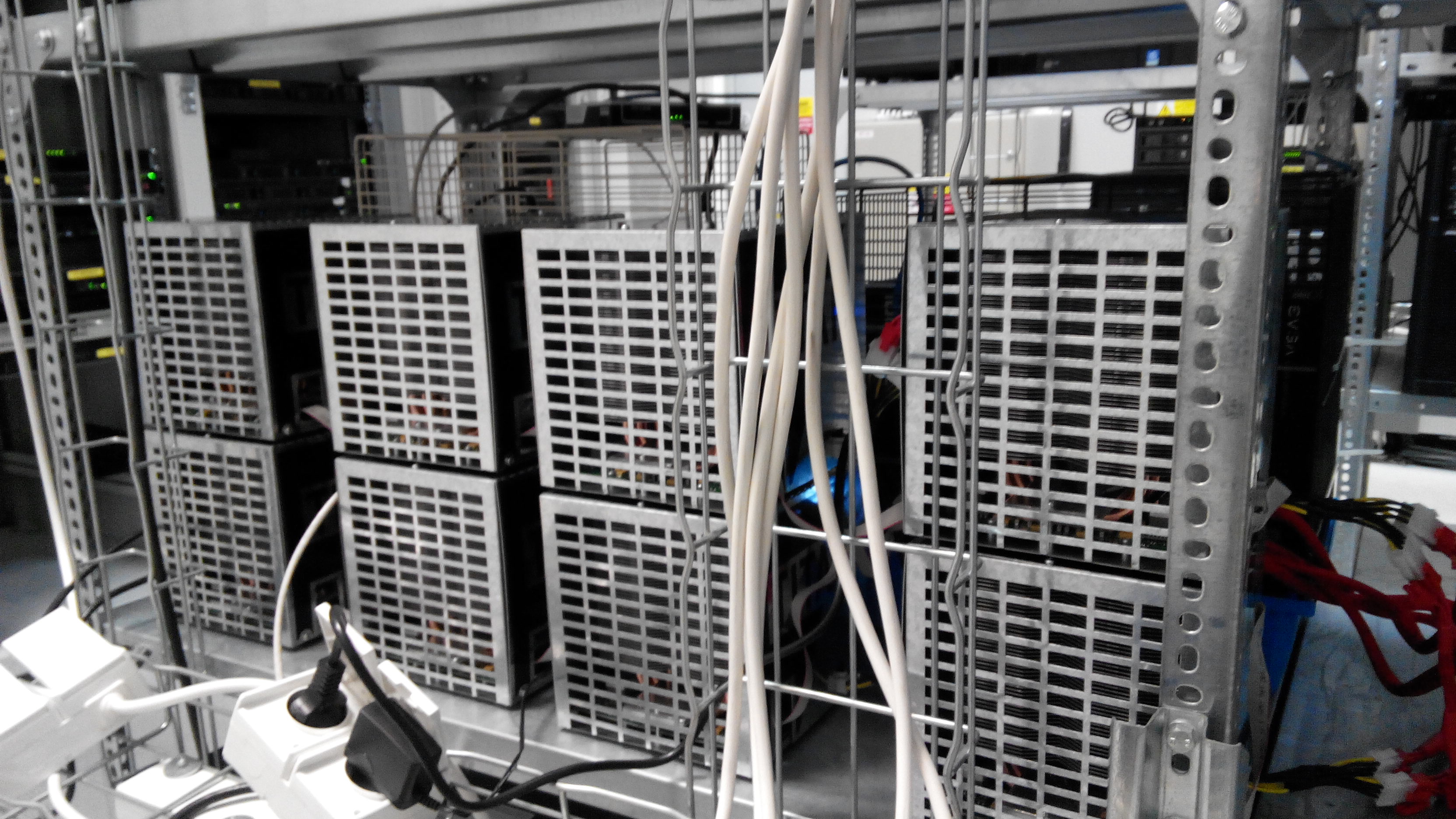

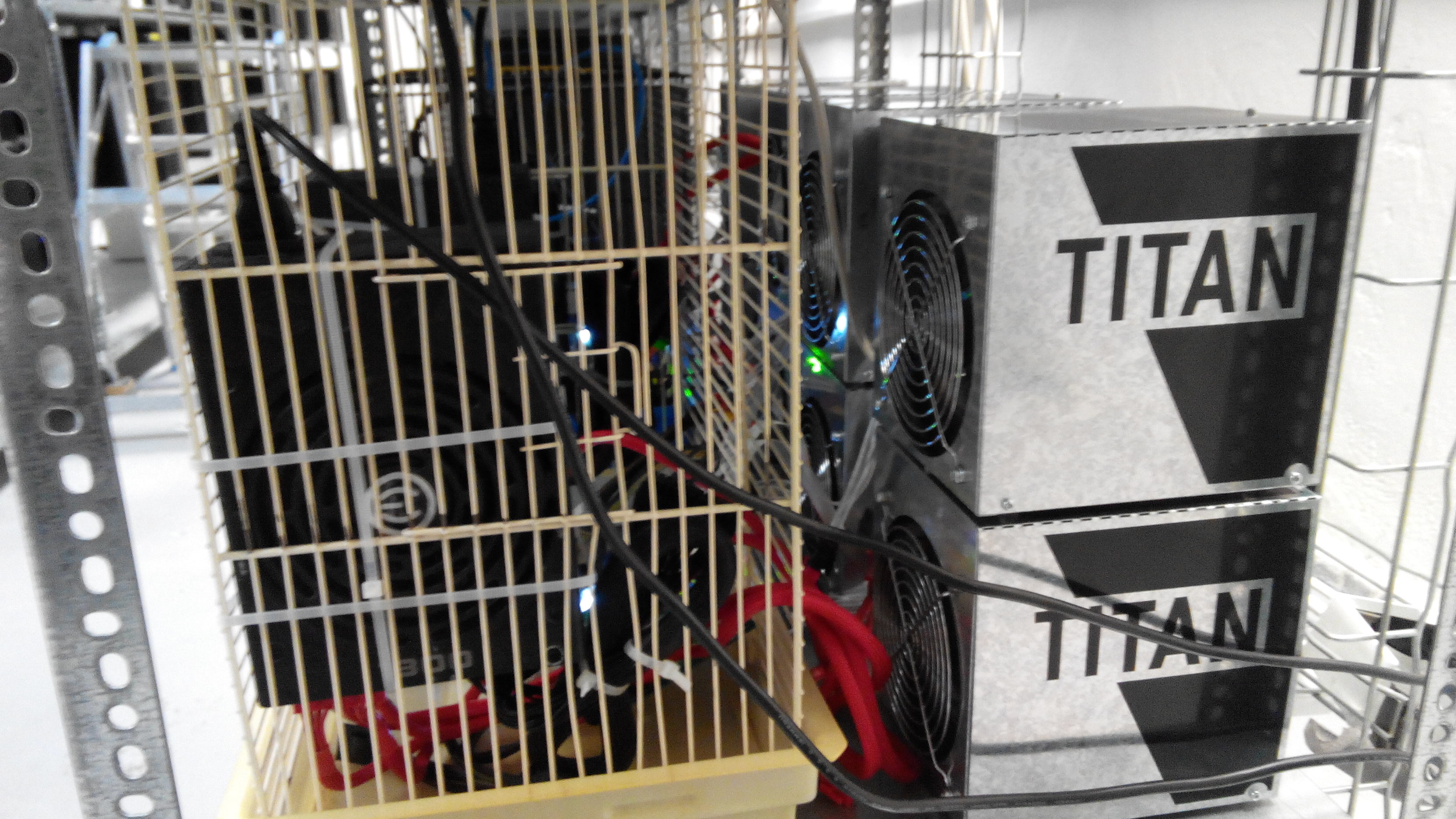

Jak zařízení zakrýt, aby jej bylo možné umístit v DC, cenově výhodně a hlavně bezpečně provozovat? Prostě ho zavřete do klece – třeba na andulky. 🙂

Výsledné krytí je možné dle výše uvedených parametrů klasifikovat (samozřejmě s trochou nadsázky) jako IP20WB. Živé části jsou kryté, chráněné před dotykem a vše se při tom bez problémů chladí.

Těžbě, serverům a chovu drobného ptactva zdar.

Autor: Jirka Dvořák
